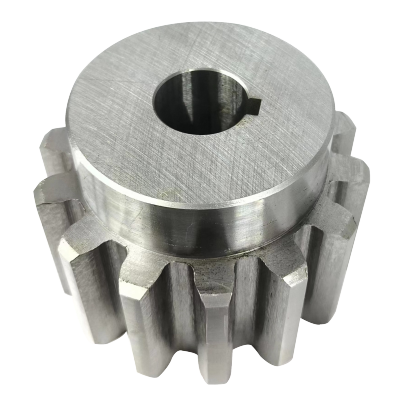

39201001
| Número de pieza | 39201001 |
Marca: LILY  |
Comparación de modelos: KAYDON |
| Sistema de medición | En pulgadas |
| Serie | Piñones de acoplamiento |
| Peso aproximado (lb) | 6.6 lb |
| Diámetro exterior (Do1) | 3.686" |
| Diámetro exterior (Do1) Tolerancia | -0.01" |
| Longitud del piñón (L1) | 3.125" |
| Longitud del piñón (L1) Tolerancias | ±0.015" |
| Anchura de la cara (b1) | 2.25" |
| Ancho de la cara (b1) Tolerancia | ±0.015" |
| Diámetro de paso (D1) | 3.4" |
| Diámetro de la culata (Di1) | 1" |
| Tolerancias del diámetro interior (Di1) | 0 to +0.002" |
| Tamaño de llave cuadrada, nominal (w) | 1/4" |
| Diámetro del cubo (Dr1) | 2.906" |
| Número de dientes (z1) | 17 |
| Paso diametral (Pd) (Piñones de acoplamiento) | 5/7 |
| Forma del diente | Full Depth Involute Spur Gear (Ref. ANSI B6.1-1968, R1974 or ISO 5 3:1998) |
