GEP 950 FS

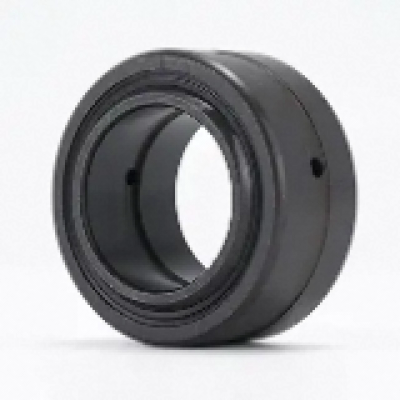

GEP 950 FS Rótulas radiales
Número de pieza GEP 950 FS
Marca: LILY Brand: LILY Comparación de modelos: SKF
Sistema de medición Métrica
Tipo de rodamiento Cojinete liso
Tipo de cojinete liso Radial
Para dirección de carga Combinación radial y de empuje
Tipo de junta Abrir
Diámetro 950 mm
Tolerancia del diámetro interior -0.1mm to 0
Diámetro exterior 1360 mm
Tolerancia del diámetro exterior -0.16mm to 0
Anchura nominal 670 mm
Tolerancia de anchura nominal -0.75mm to 0
Anchura anillo exterior 635 mm
Anchura Tolerancia del anillo exterior -0.0051" to 0
Ángulo de inclinación
Diámetro de la pista Anillo interior 1242 mm
Ranura de lubricación anular ancha en el anillo exterior 40 mm
Anchura Ranura de lubricación anular en el anillo interior 40 mm
Diámetro Orificio de lubricación 15 mm
Chaflán Dimensión Taladro min.4 mm
Dimensión del chaflán Anillo exterior min.7.5 mm
Carga radial dinámica 12600000 lbf
Carga radial estática 19125000 lbf
Material de la virola Acero
Material de la bola Acero
Factor de carga dinámica específica 80 N/mm²
Factor de carga estática específica 120 N/mm²
Lubricación Requerido
Juego Radial Standard (Available in C2/C0/C3)
Temperatura -50° to 150° C
RoHS Conforme
REACH Conforme
Peso 3620 kg
descargar Pdf

Características de diseño del rodamiento GEP 950 FS

GEP 950 FS Los rodamientos constan de tres componentes principales: un anillo interior, un anillo exterior y una superficie de deslizamiento, que es la interfaz entre los anillos interior y exterior. GEP 950 FS El diámetro interior es 950 mm. Su diámetro exterior es 1360 mm. El ancho nominal GEP 950 FS es Ancho_nominal. rótula está diseñado para soportar desalineaciones y cargas pesadas en diversas aplicaciones mecánicas.



¿Qué ventajas puede aportar el rodamiento GEP 950 FS?

  • Capacidad de autoalineación: El diseño permite ajustarse a los cambios de ángulo entre el eje y la carcasa, facilitando el manejo de las deflexiones del eje.
  • Gran capacidad de carga: Soporta cargas radiales pesadas y cargas axiales moderadas en ambas direcciones.
  • Durabilidad: Está fabricado con materiales de alta calidad, ofreciendo una mayor resistencia al desgaste.
  • Versatilidad: Adecuado para una amplia gama de aplicaciones que requieren movimiento oscilatorio.



¿Para qué puede utilizarse el rodamiento GEP 950 FS?

  • Maquinaria pesada: Ideal para equipos de construcción y minería.
  • Cilindros hidráulicos: Se utiliza para manejar la desalineación y los movimientos de vaivén.
  • Automoción: Común en sistemas de suspensión y mecanismos de dirección.
  • Equipamiento industrial: Se puede utilizar en diversa maquinaria industrial por sus características de autoalineación y alta capacidad de carga.
